Cavi e connettori
pagina 2 >>>
Oggi le telecamere si possono collegare con diversi dispositivi, dal semplice televisore (TV) e videoregistratore (VCR), al computer e al sistema d'acquisizione di immagini. Di conseguenza ci sono diversi cavi e connettori che vengono utilizzati per effettuare i collegamenti. In questa pagina saranno presentati e spiegati tutti i particolari di questi collegamenti.

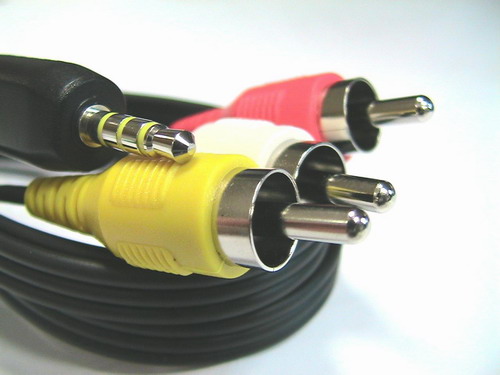

Iniziamo con il più classico: collegamento alla TV. Questo cavo porta il segnale video e audio dalla telecamera alla TV. Dalla parte della telecamera si trova un connettore PLUG a 4 poli,mentre dal lato della TV ci sono tre connettori RCA. Questo cavo è bidirezionale; il segnale può viaggiare dalla telecamera alla TV oppure dalla TV alla telecamera. Il secondo caso (TV-->telecamera) è interessante soltanto se la telecamera ha ingressi analogici (AV IN). Lo stesso cavo si utilizza se al posto della TV abbiamo un videoregistratore.
  Collegamento telecamera-TV

Nell'immagine precedente per collegare la telecamera alla TV, oltre al cavo AV, e stato utilizzato l'adattatore RCA/SCART. E' un dispositivo che permette di adattare le uscite RCA alla presa SCART (presa standard delle moderne TV). Ce ne sono di diversi tipi; unidirezionali (RCA-->SCART, SCART-->RCA) bidirezionali (hanno un commutatore per scegliere la direzione IN/OUT). I più completi hanno anche l'ingresso S-Video e, in questo caso, c'é anche il commutatore S-Video/Composito per scegliere il tipo di collegamento. Attenzione, se questo commutatore non e impostato correttamente l'immagine può apparire in bianco e nero.

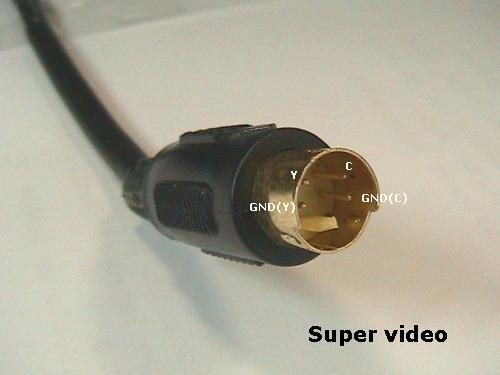

Cavo S-Video

Per completare questa sezione non può mancare il cavo S-Video (Y/C). Questo cavo è identico da tutte e due le estremità e permette di trasportare il segnale video diviso in due sue componenti, la luminanza(Y) e la crominanza(C). In questo modo la qualità dell'immagine migliora. E' importante dire che con questo cavo si collega soltanto il segnale video ma non quello audio. Per avere anche quest'ultimo bisogna effettuare il collegamento audio con un altro cavo.
Di seguito sono riportati due schemi di collegamento con il cavo S-Video. Il primo è classico e consiste di un cavo S-video accompagnato da un cavo audio RCA. La seconda soluzione si pratica spesso con le telecamere digitali. E' presente un cavo S-video, il cavo AV e l'adattatore RCA/SCART. In questo modo, oltre al segnale audio, abbiamo collegato il segnale S-video e anche il segnale video composito (tramite il cavo AV). Per vedere l'immagine non servono entrambi (S-Video e Video composito). Sarà l'adattatore RCA/SCART a determinare quale di questi due passerà verso la TV, impostando il selettore in S-Video(Y/C) oppure in Video composito (V). Dall'altra parte anche il relativo ingresso SCART del televisore deve corrispondere a questa impostazione.


Con l'evolversi delle telecamere digitali la possibilità di effettuare collegamenti al nostro PC di casa sono notevolmente aumentate. Il primo passo è stato offerto dalla possibilità di scaricare direttamente le foto (fotogrammi, immagini fisse) al PC,utilizzando all'inizio un collegamento con la porta seriale del PC e, successivamente, la più evoluta connessione USB. Le immagini cosi ottenute hanno una qualità sufficiente per il monitor e le pagine Web, ma in stampa i risultati non sono soddisfacenti. La causa è la bassa risoluzione delle foto. Spesso le telecamere sono dotate delle memory card per ottenere le foto di più alta risoluzione ma anche in questo caso è difficile raggiungere la qualità delle macchine fotografiche digitali. Se volete delle foto digitali d'alta qualità (stampabili) comprate una macchina fotografica digitale.
Nota bene:
qualsiasi collegamento che utilizza la porta seriale del PC deve essere effettuato con il PC e la telecamera SPENTI. Altrimenti si rischia di far bruciare la porta seriale del computer.

Il cavo seriale ha da una parte la presa D-9 e dall'altra jack Phono 4 poli (Panasonic) oppure 3 poli (JVC). Viene collegato tramite la porta seriale del PC (COM1,COM2,...) e la presa PC della telecamera.
      Cavo PC Still
Nuovi modelli usano il cavo USB.
Cavo USB
Per questi due tipi di collegamento bisogna specificare che si possono trasferire soltanto le foto (fotogrammi) e non i filmati. Questo perché la velocità dei dati trasmessa tramite porta seriale o USB non è sufficiente per il trasferimento del segnale video in tempo reale. I programmi che si usano per scaricare le foto sono di solito personalizzati dalle case produttrici della telecamera. Per questo motivo non si può utilizzare il programma di un produttore con la telecamera di un altro.
Alla fine non ci si accontenta di scaricare soltanto le foto, ma si vuole trasferire al PC l'intero filmato.  Per fare questo bisogna collegare la telecamera al PC utilizzando i connettori DV (firewire, i-Link). Per la notevole importanza di questo tipo di collegamento, il sito contiene un'intera pagina dedicata interamente al FireWire.


Per concludere questa sezione vediamo le caratteristiche e dettagli costruttivi dei più diffusi cavi e connettori.
 Cavo AV (Audio - Video)

ingrandisci
Video=1Vpp, 75 ohm

Audio=0,5V, 1k ohm

 S-Video ( Separate Video)
Questo cavo si chiama Separate-Video e non S-VHS Video :)
ingrandisci
Presa S-Video
Pin Name Description
1 GND Ground (Y)
2 GND Ground (C)
3 Y Intensity (Luminance), 1 Vpp, 75 ohm
4 C Color (Chrominance), 0,29Vpp, 75 ohm

 Adattatore SCART - RCA

ingrandisci
Video=1Vpp, 75 ohm

Audio=0,5V, 1k ohm

 SCART

ingrandisci
In dettaglio

 FireWire 6 pin (IEEE1394a)

ingrandisci
Pin Name Description
1 Power Unregulated DC; 30 V no load
2 Ground Ground return for power and inner cable shield
3 TPB- Twisted-pair B, differential signals
4 TPB+ Twisted-pair B, differential signals
5 TPA- Twisted-pair A, differential signals
6 TPA+ Twisted-pair A, differential signals
Shell Outer cable shield

 FireWire 4 pin (IEEE1394a)

ingrandisci
Pin Name Description
1 TPB- Twisted-pair B, differential signals
2 TPB+ Twisted-pair B, differential signals
3 TPA- Twisted-pair A, differential signals
4 TPA+ Twisted-pair A, differential signals
Shell Outer cable shield

 USB A

ingrandisci
Pin Name Description
1 VBUS +5V DC
2 D - Data -
3 D + Data +
4 GND Ground

 USB B

ingrandisci
Pin Name Description
1 VBUS +5V DC
2 D - Data -
3 D + Data +
4 GND Ground


Pagina successiva (Guida come costruire i cavi) >>>>>
